固封極柱主要是由以下五個結構部分組成，小編今天為大家詳細講解一下其中各個結構部分的具體原理：
1、外殼
固封極柱的整個外殼通常由絕緣材料和金屬組成。對外殼的要求首先是氣密封要好；其次是要有一定的機械強度；再是有良好的絕緣性能。
2、波紋管
波紋管既要保證滅弧室完全密封，又要在滅弧室外部操動時使觸頭作分合運動，允許伸縮量決定了滅弧室所能獲得的觸頭最大開距。
3、屏蔽罩
觸頭周圍的屏蔽罩主要是用來吸附燃弧時觸頭上蒸發的金屬蒸氣，防止絕緣外殼因金屬蒸氣的污染而引起絕緣強度降低和絕緣破壞，同時，也有利于熄弧后弧隙介質強度的迅速恢復。在波紋管外面用屏蔽罩，可使波紋管免遭金屬蒸氣的燒損。
4、導電系統
定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成了固封極柱的導電系統。其中定導電桿、定跑弧面、定觸頭合稱定電極，動觸頭、動跑弧面、動導電桿合稱動電極，由真空滅弧室組裝成的真空斷路器合閘時，操動機構通過動導電桿的運動，使兩觸頭閉合，完成了電路的接通。
5、觸頭
觸頭結構對固封極柱的開斷能力有很大影響。采用不同結構觸頭產生的滅弧效果有所不同的，早期采用簡單的圓柱形觸頭，結構雖簡單，但開斷能力不能滿足斷路器的要求，僅能開斷10kA以下電流。目前，常采用的有螺旋糟型結構觸頭、帶斜槽杯狀結構觸頭和縱磁場杯狀結構觸頭三種，其中以采用縱磁場杯狀結構觸頭為主。

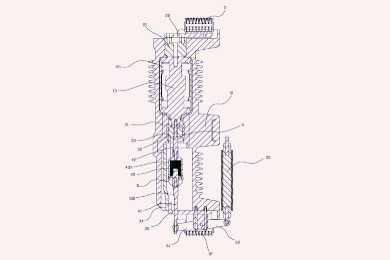

圖示 固封極柱的結構組成
